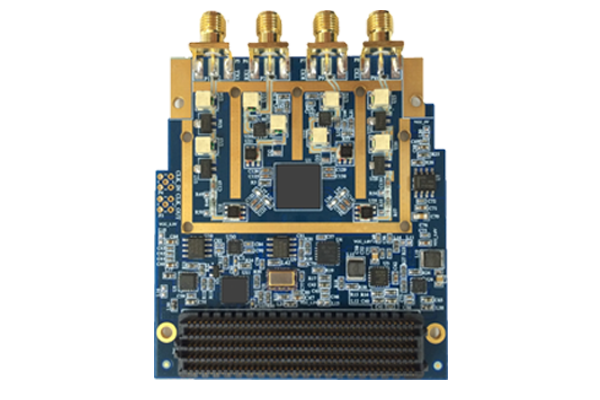

FMC202是定為電子推出的一款基于VITA57.1 FMC架構,雙通道2發2收MIMO零中頻射頻板卡。其主要參數為:射頻頻段70MHz-6GHz,單通道帶寬56MHz,AD/DA均為2~61.44MHz軟件可配置,支持TDD和FDD兩種模式,支持板載TCXO和PLL。FMC202與定為電子uSDR系列基帶板卡配套可快速搭建軟件無線電平臺,目前已我們已經基于此平臺完成了QPSK、16QAM和LTE數字鏈路的研發,并通過了語音、視頻和文件等業務驗證。



FMC202以ADI公司的RF捷變收發器AD9361(寬頻段射頻集成芯片,該芯片具有小體積、低功耗、寬頻段、多通道等諸多優點)作為處理核心。在硬件搭配上,FMC202可與任何一FMC標準的基帶板卡兼容,在軟件配置上,FMC202提供完整的SDK開發包,以便于用戶進行二次開發。

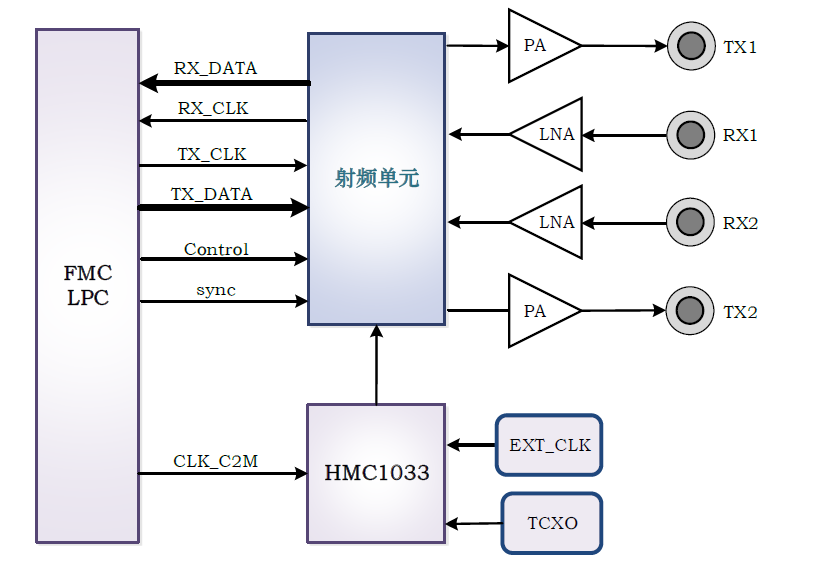

  • FMC202是一種最多支持雙通道2發2收的射頻FMC板卡,其主要特征包括:

    (1) 雙通道2發2收MIMO射頻收發FMC板卡。

    (2) 寬頻段范圍,支持射頻頻段70MHz ~ 6GHz。

    (3) 參考時鐘:

    •   板載鎖相環芯片,時鐘軟件可配置
    •   支持載板高性能參考時鐘
    •   支持外供時鐘參考
    •   板載10MHz TCXO

    (4) 同步采樣,同步觸發信號。

    (5) 符合通用標準VITA57.1 FMC

    (6)兼容U2,U3,U7。

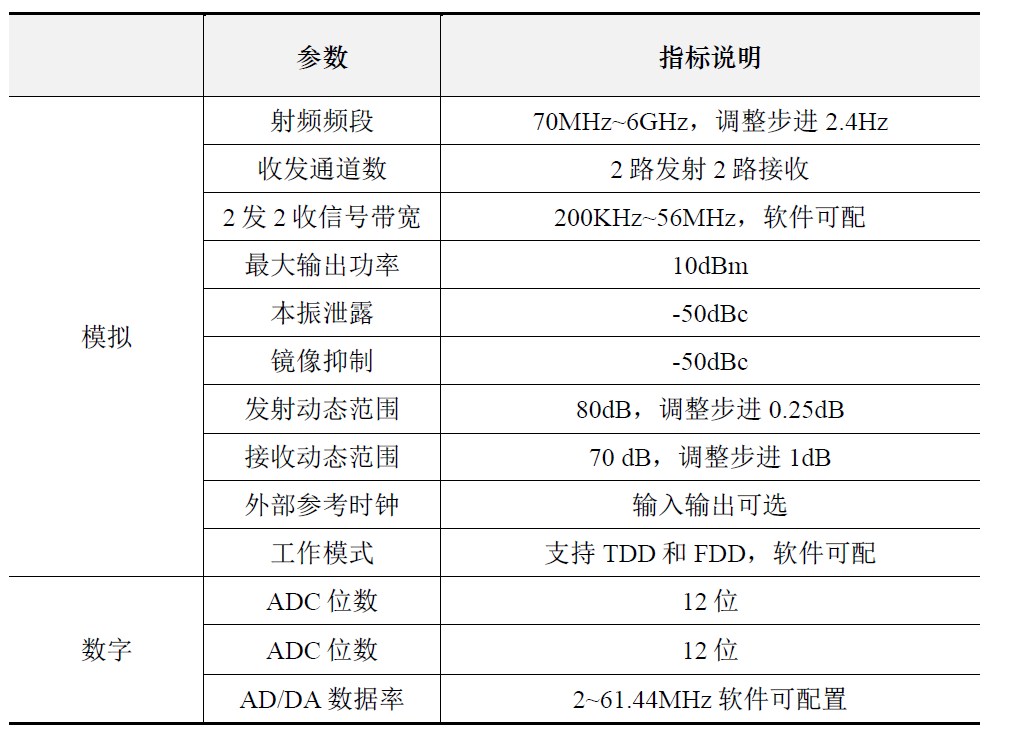

    硬件指標:
