FMC205S是定為電子推出的一款基于單寬度VITA57.1 FMC架構,高性能寬頻段的射頻子卡,該板卡具有小體積、低功耗、寬頻段、多通道等諸多優點。通過FMC205S與定為電子的uSDR系列數字板卡配套可快速搭建軟件無線電平臺。

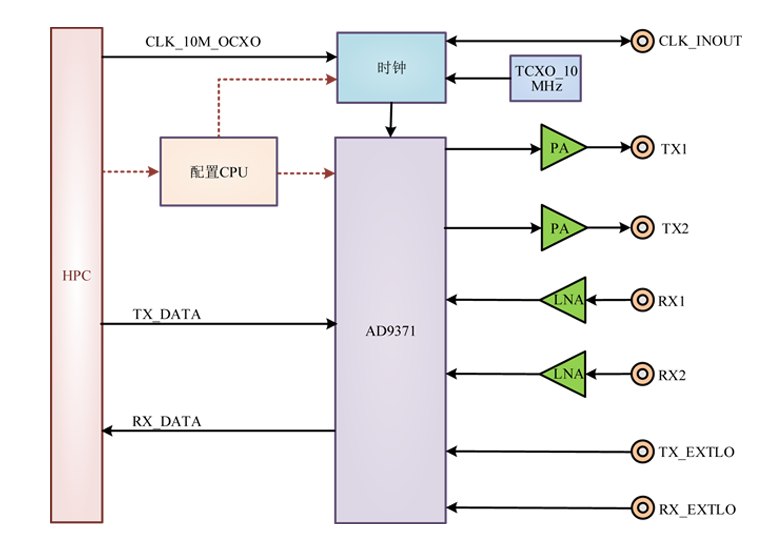

在性能上,FMC205S以ADI公司的RF捷變收發器AD9371作為處理核心,射頻工作頻率范圍為300 MHz至6000 MHz,涵蓋大部分特許執照和免執照蜂窩頻段。發射最大帶寬250MHz,接收帶寬8~100MHz ,提供2路接收2路發射,發射鏈路添加射頻放大器提高線性度,接收鏈路添加低噪聲放大器可有效的降低輸入噪聲和提高接收機的靈敏度。外供參考時鐘輸入輸出可配置,以及外部收發本振的預留可為用戶提供更加靈活的設計。



在配置方面,FMC205S通過板載配置CPU統一管理硬件配置,用戶完全不用關心AD9371的寄存器配置就可以完成射頻信號輸出。留給用戶的只有幾個射頻關鍵參數的配置(頻點、帶寬、采樣率、發射衰減、接收增益等),通過SPI訪問這幾個關鍵參數的寄存器就可以完成射頻參數配置,操作簡單、方便有效。除此之外,我們還提供PC端的配置軟件,可以通過圖形化的軟件點擊配置你所需要的射頻參數。



在應用場景方面,FMC205S提供雙通道發射器和接收器、集成式頻率合成器以及數字信號預失真處理功能,從而使得FMC205S可以完美適用于分布式無線直放站、數字光纖直放站、3G/4G微基站和宏基站(BTS)、3G/4G多載波微微蜂窩、FDD和TDD有源天線系統、微波非視距(NLOS)回程系統、無人航空器中的長程高清視頻傳輸以及5G原型等應用場景。



在應用場景方面,FMC205提供雙通道發射器和接收器、集成式頻率合成器以及數字信號預失真處理功能,從而使得FMC205可以完美適用于分布式無線直放站、數字光纖直放站、3G/4G微基站和宏基站(BTS)、3G/4G多載波微微蜂窩、FDD和TDD有源天線系統、微波非視距(NLOS)回程系統、無人航空器中的長程高清視頻傳輸以及5G原型等應用場景 。

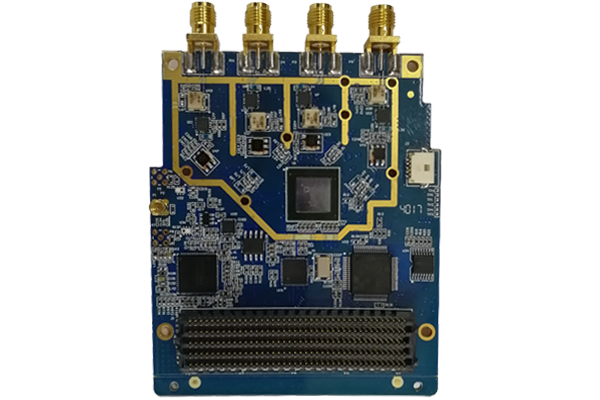

  • FMC205S是一種支持雙通道2發2收的射頻FMC板卡,外形如圖1所示,其主要特征包括:

    (1)雙通道2發2收MIMO射頻收發FMC板卡。

    (2)寬頻段范圍,支持射頻頻段300MHz ~ 6GHz。

    (3)寬頻帶范圍,TX最大帶寬250MHz,RX帶寬8~100MHz

    (4)持TX、RX外部本振輸入

    (5)支持外部參考時鐘輸入輸出,板載時鐘軟件可配置

    (6)支持同步采樣,同步觸發信號

    (7)兼容符合VITA57.1 FMC標準的HPC的插槽

    (8)兼容U2,U3,U7。
