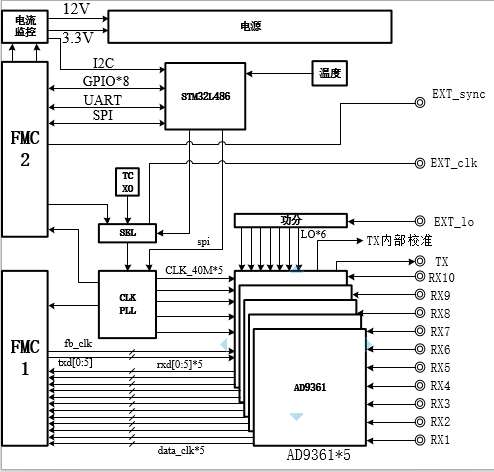

全部產品 FMC206 主頁 全部產品 FMC206 全部產品 企業動態 位置 聯系我們 全部產品 FMC206是定為電子推出的一款基于雙寬寬度VITA57.1 FMC架構,高性能多通道射頻同步接收的子卡,該板卡具有小體積、低功耗、寬頻段、多通道等諸多優點。 在性能上,FMC206以ADI公司的RF捷變收發器AD9361作為處理核心,射頻工作頻率范圍為70 MHz至3000 MHz。本子卡總共5片AD9361,提供10個射頻同步接收通道供用戶使用。 在配置方面,FMC206通過板載配置單片機統一管理硬件配置,上電后自動完成初始化和多片同步步驟,以達到10通道射頻相位同步接收信號的功能。 在應用場景方面,FMC206提供10個通道同步接收通道,不僅可以10通道通頻點接收用于偵察測向,還可以同時5個不同頻點進行接收用于頻譜監測。 硬件特性 硬件架構 應用場景 工作環境 其他相關 硬件特性 FMC206是一種支持10通道同步接收的射頻FMC板卡,其主要特征包括: (1) 10通道射頻同步接收,一個發射通道; (2) 寬頻段范圍,支持射頻頻段70 ~ 3000MHz; (3) 寬頻帶范圍,RX最大帶寬56MHz ; (4) 支持外部本振輸入; (5) 支持外部參考時鐘輸入輸出,板載時鐘軟件可配置; (6) 支持相位同步采樣,同步觸發信號; (7) 兼容符合VITA57.1 FMC標準的HPC雙寬的插槽。 硬件架構 FMC206邏輯結構如圖所示: 應用場景 FMC206可應用多種場景: (1)多通道同步信號采集; (2)寬帶頻譜監測; (3)無線電監測和測向。 工作環境 FMC206工作環境滿足如下所示要求。 供電電壓 (1)供電3.3V; (2)供電12V。 工作環境 (1)工作溫度:-40℃~55℃; (2)濕度:2%~98%(25℃); (3)震動:符合GB233.10-95標準; (4)沖擊:符合GB233.10-95標準; (5)氣壓:70kPa~106kPa。 功耗 典型值15W。 其他相關 FMC206相關 U2 U3 U7 S40 Copyright ? 2011 - 2022 Dingwave , All Rights Reserved 成都定為電子技術有限公司 版權所有 蜀ICP備12015091號-1 亚洲经典国产视频久久-搞事情视频在线看欧美日韩精品-欧美日韩中文综合第一页-亚洲专区欧美另类
