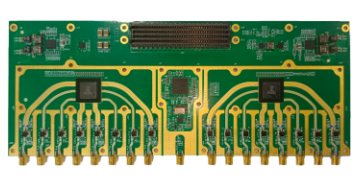

FMC209_16CH是定為電子推出的一款基于VITA57.1 FMC架構(標準FMC引腳定義,非標準FMC結構尺寸),高性能寬頻段的射頻子卡,該板卡具有小體積、低功耗、寬頻段、多通道等諸多優點。通過FMC209_16CH與定為電子的U5數字板卡配套可快速搭建軟件無線電平臺。



在性能上,FMC209_16CH以ADI公司的RF捷變收發器ADRV9026作為處理核心,射頻工作頻率范圍為75 MHz至6000 MHz,涵蓋大部分特許執照和免執照蜂窩頻段。發射最大帶寬450MHz,接收最大帶寬200MHz ,提供8路接收8路發射,提供外供參考時鐘輸入功能。



在配置方面,我們提供PC端的配置軟件,可以通過圖形化的軟件點擊配置所需要的射頻參數。



在應用場景方面,FMC209_16CH提供8發8收以及多板同步功能,從而使得FMC209_16CH可以完美適用于5G MIMO原型、相控陣雷達、信道模擬器、多通道同步采集存儲等場景。



  • FMC209-16CH其主要特征包括:

    (1) 8發8收TDD、FDD射頻收發FMC板卡;

    (2) 寬頻段范圍,支持射頻頻段75MHz ~ 6GHz;

    (3) 寬頻帶范圍,TX最大帶寬450MHz,RX最大帶寬200MHz;

    (4) 發射功率最大0dBm@4GHz;

    (5) 通道間隔離度50dB@6GHz;

    (6) 多通道相位穩定性±1°@3GHz;

    (7) 支持外部參考時鐘輸入,板載時鐘軟件可配置;

    (8) 支持同步采樣,同步觸發信號;

    (9) 兼容符合VITA57.1 FMC標準的HPC的插槽(部分基帶板結構存在干涉,需要使用FMC抬高板);

    (10) 兼容U5基帶板;



    硬件指標:
