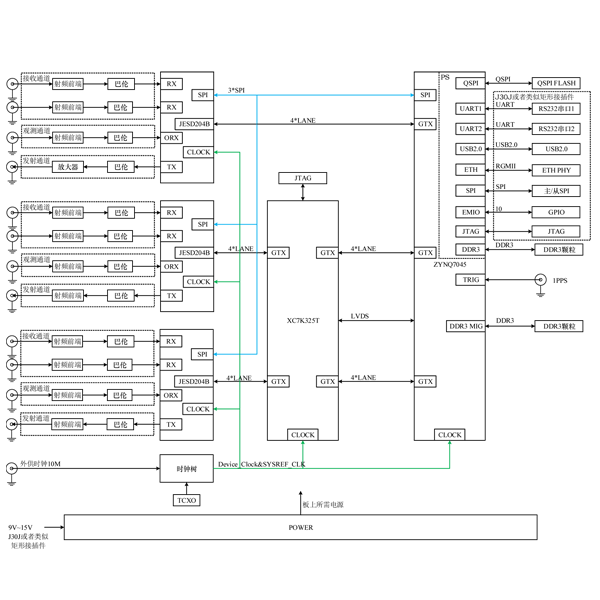

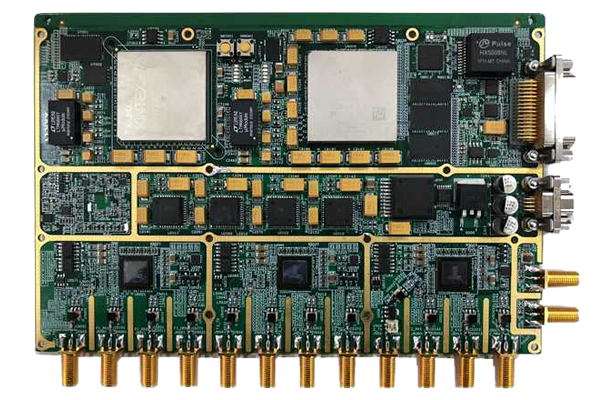

多通道寬帶處理模塊(M1)是定為電子推出的一款基于AD9371+FPGA架構,高性能寬頻段的數?;旌仙漕l模塊,該板卡具有小體積、低功耗、寬頻段、多通道等諸多優點。



在性能上,多通道寬帶處理板卡以ADI公司的RF捷變收發器AD9371作為射頻收發核心,射頻工作頻率范圍為300 MHz至6000 MHz,涵蓋大部分特許執照和免執照蜂窩頻段。發射最大帶寬250MHz,接收帶寬8~100MHz ,提供2路收發以及2路觀察接收和1路偵測接收,發射鏈路添加兩級射頻放大器提高線性度,接收鏈路添加低噪聲放大器和高增益射頻放大器可有效的降低輸入噪聲和提高接收機的靈敏度。外供參考時鐘輸入輸出可配置,預留16根外部GPIO輸入輸出方向可配置,以及外部收發本振的預留可為用戶提供更加靈活的設計



  • 多通道寬帶處理模塊(M1)主要特征包括:

    (1)寬頻段范圍:支持射頻載波頻率范圍300MHz ~ 6000MHz

    (2)接收通道,最多支持9個

    • 6個接收(RX)通道。每通道最大帶寬100MHz
    • 3個觀測接收(ORX)。每通道最大帶寬250MHz

    (3)發射通道,最多支持3個:每通道最大帶寬250MHz

    (4)外部參考時鐘:支持外部參考時鐘輸入輸出,板載時鐘軟件可配置

    (5)多通道同步采樣:支持多通道同步采樣,同步觸發信號

    (6)數字信號處理FPGA能力:FPGA兩塊,XC7K325T,XC7Z045

    (7)控制CPU能力:一個ARM A9,嵌入在XC7Z045中

    (8)板載DDR3能力:

    • FPGA XC7K325T最多可使用512MB
    • FPGA XC7Z045最多可使用512MB
    • ARM最多可使用1GB

    (9)硬件外圍接口

    • 千兆以太網:1個
    • USB2.0:1個
    • 串口:1個
    • GPIO:1個
    • JTAG:1個
