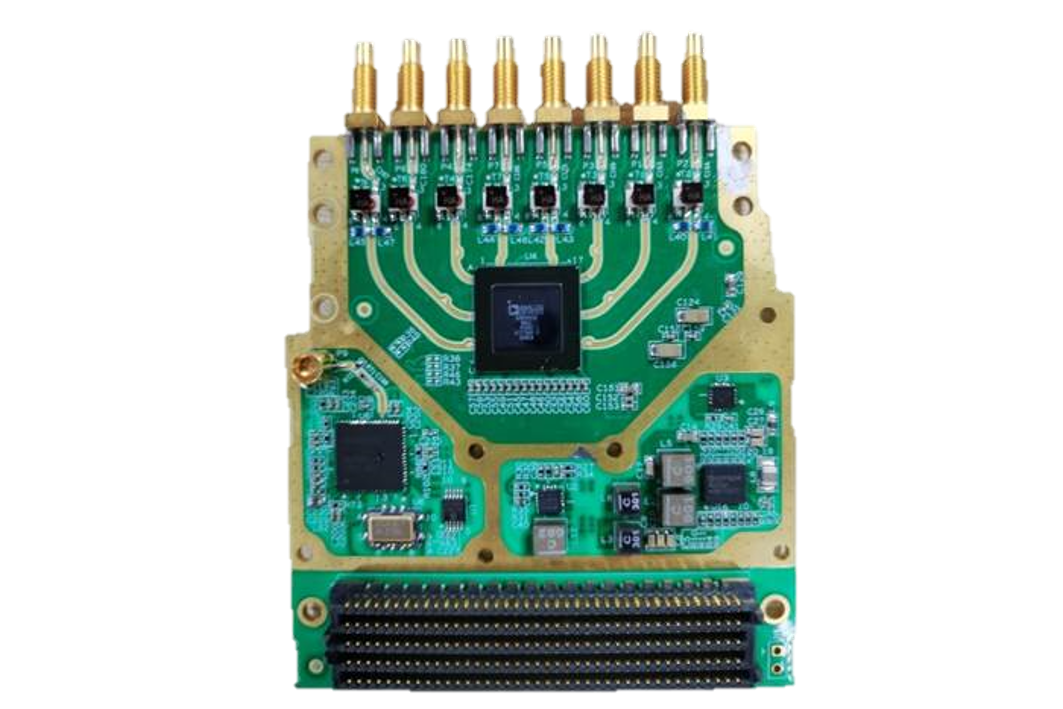

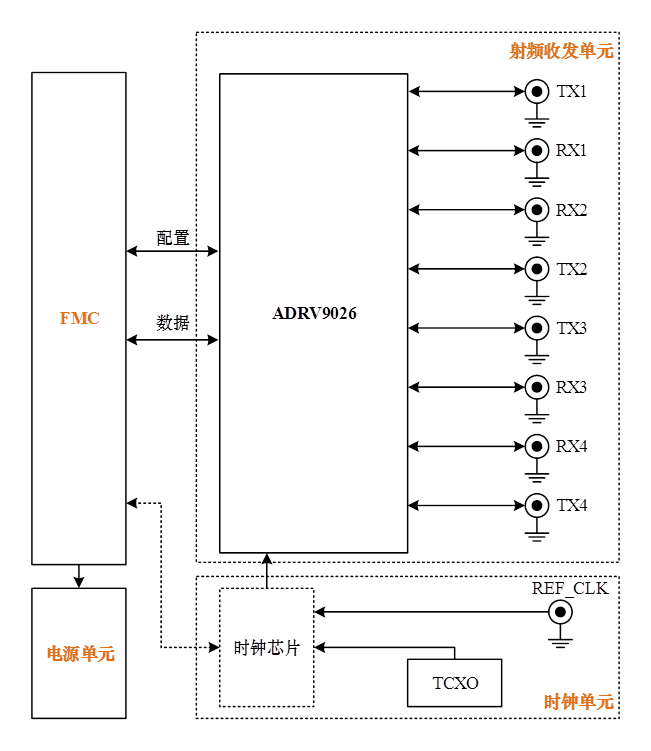

全部產品 FMC209 主頁 全部產品 FMC209 全部產品 企業動態 位置 聯系我們 全部產品 FMC209是定為電子推出的一款基于單寬度VITA57.1 FMC架構,高性能寬頻段的射頻子卡,該板卡具有小體積、低功耗、寬頻段、多通道等諸多優點。通過FMC209與定為電子的U4、U5數字板卡配套可快速搭建軟件無線電平臺。 在性能上,FMC209以ADI公司的RF捷變收發器ADRV9026作為處理核心,射頻工作頻率范圍為75 MHz至6000 MHz,涵蓋大部分特許執照和免執照蜂窩頻段。發射最大帶寬450MHz,接收最大帶寬200MHz ,提供4路接收4路發射,提供外供參考時鐘輸入功能。 在應用場景方面,FMC209提供4發4收以及多板同步功能,從而使得FMC209可以完美適用于5G MIMO原型、相控陣雷達、信道模擬器、多通道同步采集存儲等場景。 特性 硬件架構 應用場景 工作環境 可配板卡 其他 特性 FMC209關鍵指標 (1) 4發4收TDD、FDD射頻收發FMC板卡; (2) 寬頻段范圍,支持射頻頻段75MHz ~ 6GHz; (3) 寬頻帶范圍,TX最大帶寬450MHz,RX最大帶寬200MHz; (4) 發射功率最大0dBm(典型值); (5) 支持外部參考時鐘輸入,板載時鐘軟件可配置; (6) 支持同步采樣,同步觸發信號; (7) 兼容符合VITA57.1 FMC標準的HPC的插槽; (8) 兼容U4、U5、U6、U8以及其他帶有ZNYQ系列FPGA的基帶板。 硬件架構 FMC209硬件架構 應用場景 FMC209應用場景: (1) 寬帶MIMO驗證平臺 (2) 無人機偵查定位識別系統 (3) 多通道采集存儲回放 (4) 北斗多陣元抗干擾接收機 (5) 相控陣雷達 (6) 復雜電磁環境監測 (7) 長周期數據偵測存儲 (8) 高速隱身數據鏈驗證平臺 工作環境 FMC209工作環境滿足如所示要求。 工作環境 (1)工作溫度:-40℃~55℃; (2)濕度:2%~98%(25℃); (3)震動:符合GB233.10-95標準; (4)沖擊:符合GB233.10-95標準; (5)氣壓:70kPa~106kPa; 功耗 (1) 功耗:典型值16W; 可配板卡 附:部分FMC209可選配基帶板 (1) U5,高性能基帶信號處理板 處理芯片:V7 690T+ZYNQ7045 FMC擴展插槽:3個 (2) U4,基帶信號處理板 處理芯片:ZYNQ7045 FMC擴展插槽:1個 其他 FMC209相關 U5 FMC202 大規模MIMO解決方案 Copyright ? 2011 - 2022 Dingwave , All Rights Reserved 成都定為電子技術有限公司 版權所有 蜀ICP備12015091號-1 亚洲经典国产视频久久-搞事情视频在线看欧美日韩精品-欧美日韩中文综合第一页-亚洲专区欧美另类
