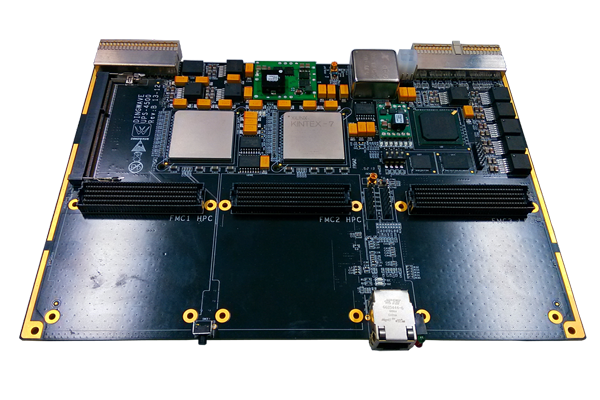

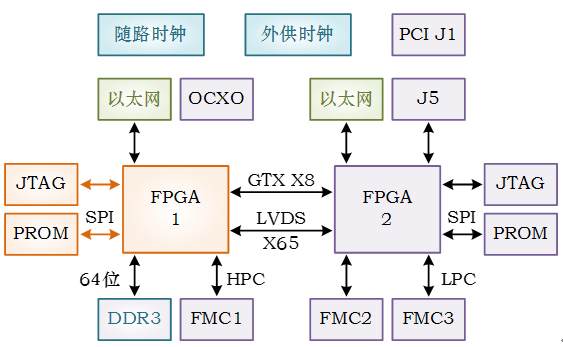

全部產品 U3 主頁 全部產品 U3 全部產品 企業動態 位置 聯系我們 全部產品 U3是定為電子推出的一款基于CPCI架構,高性價比可重構的高速信號處理平臺。其適用于高性能,高帶寬,多通道的無線通信場景。FMC擴展卡可適應多種特殊需求的接口,使得U3完美解決了前沿通信技術、網絡研究、工業應用和醫療中出現的板卡尺寸、復雜度、風險和成本的難題。目前,U3已經幫助西安交通大學完成了“同時同頻復用傳輸”實驗室搭建。 U3使用Xilinx公司的Kintex-7系列FPGA作為信號處理中心,該系列FPGA功能更強,功耗更小,資源更豐富。U3擁有兩個對稱的HPC FMC,可擴展ADC或DAC卡或射頻卡;一個LPC FMC,可擴展板間互連和時鐘同步卡。 特性 硬件架構 應用場景 工作環境 產品優勢 可配子卡 其他 特性 U3關鍵技術指標 (1) 標準CPCI 架構; (2) 2 片kintex-7 FPGA; (3)3個標準 VITA 57.1 FMC接口; (4) 千兆以太網。支持該以太網口控制全部硬件資源; (5) 板載高性能OCXO,支持系統時鐘輸入輸出; (6) 支持單板/多板時鐘同相; (7)支持單板獨立/多板協同工作,最大板間互連速率達到120Gbps。 硬件架構 U3硬件架構 應用場景 U3應用場景: U3適應于高性能,高帶寬,多通道的應用。FMC擴展卡可適應多種特殊需求的接口,使得U3完美解決了前沿通信技術、網絡研究、工業應用和醫療中出現的板卡尺寸、復雜度、風險和成本的難題。 (1) 無線通信; (2) 有線網絡; (3) 高速光通信互連的信號處理; (4) 數字信號處理算法實現; (5) 數字信號處理算法系統; (6) 芯片驗證。 工作環境 U3工作環境滿足如所示要求 供電 (1) 標準CPCI機箱供電; (2) ATX 電源外供電; 工作環境 (1)工作溫度:-40℃~55℃; (2)濕度:2%~98%(25℃); (3)震動:符合GB233.10-95標準; (4)沖擊:符合GB233.10-95標準; (5)氣壓:70kPa~106kPa; 功耗 (1) 功耗:典型值50W; 產品優勢 U3優勢 U3作為一種SDR平臺的數字信號處理板卡,其優勢包括: (1) 圖形化軟件開發方法; (2) 支持2個標準的HPC FMC和1個LPC FMC,接口能力豐富; (3) 在硬件架構以及軟件驅動上,支持板卡積木式堆疊; (4) 為基帶和中頻信號處理提供可重配置的硬件平臺; (5) 為信號處理算法提供更加豐富的FPGA資源; (6) 提供到中頻及射頻的數據、控制接口; (7) 提供扣卡接插件,用于實現特定功能。 可配子卡 附:部分U3可選配板卡 FMC102,支持同步觸發ADC及DAC功能12V 電源外供電; 雙通道,250MSPS,12位ADC 雙通道,1GSPS,16位DAC (2) FMC301,支持同步觸發ADC及DAC功能 1通道,4GSPS,12位ADC 1通道,5.6GSPS,14位DAC (3) FMC801,高速互連接口功能 1× QSFP,4×10G 觸發輸入輸出,時鐘輸入輸出 (4) FMC202,射頻通道功能 可編程頻段70MHz~6GHz 最大可編程載波信號帶寬56MHz (5) FMC204,射頻通道功能 可編程頻段1MHz~520MHz 最大可編程載波信號帶寬520MHz 其他 U3相關 U7 FMC202 S40 Copyright ? 2011 - 2022 Dingwave , All Rights Reserved 成都定為電子技術有限公司 版權所有 蜀ICP備12015091號-1 亚洲经典国产视频久久-搞事情视频在线看欧美日韩精品-欧美日韩中文综合第一页-亚洲专区欧美另类
