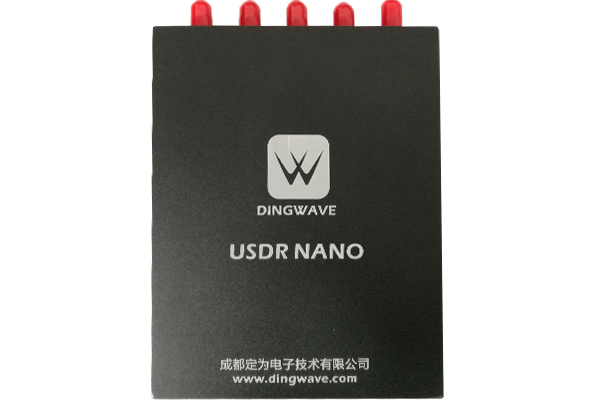

DingWave Nano(代號UN)是專為無線通信系統科研和教學實驗而開發的一款高性價比的便攜式軟件無線電平臺。

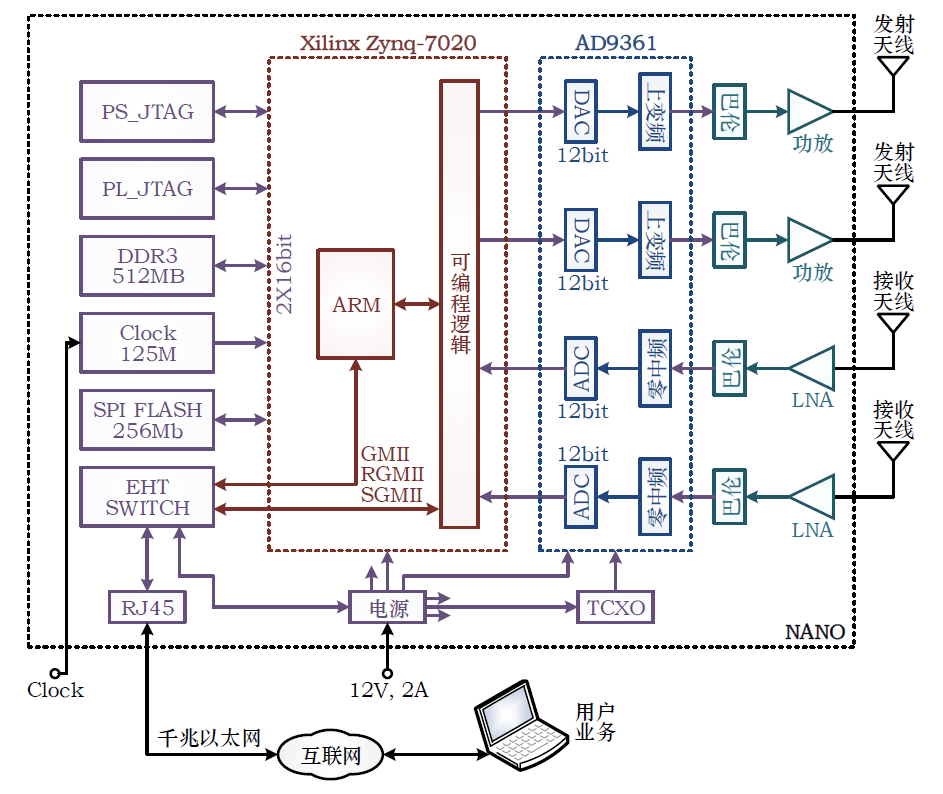

在硬件上,UN將ADI公司的AD9361綜合射頻捷變收發器與Xilinx Zynq-7020可編程系統級芯片相結合,提供頻段70MHz到6GHz范圍內的2×2MIMO傳輸路徑。

在軟件上,UN采用S40 HIL(Dingwave Platform Studio-Hardware In Loop)開發工具,S40 HIL基于Simulink與Xilinx Vivado設計套件,提供獨特的圖形化開發環境。S40 HIL不僅支持軟硬件協仿真,可實現硬件參與算法環路進行協同仿真驗證,還支持原生Simulink環境下的幀結構仿真以及SystemGenerator的混合仿真。此外,UN全面兼容GNU Radio,為用戶提供多樣化的開發環境。

  • UN關鍵指標

    (1) Xilinx Zynq 7020 FPGA,集成ARM Cortex-A9雙核處理器;

    (2) 射頻通道 2路發射2路接收;

    (3)工作頻段 70MHz~6GHz;

    (4) 信號帶寬 200KHz~56MHz,軟件可調;

    (5) 發射功率 10dBm;

    (6) 發射EVM 3%;

    (7) ADC 雙通道,12bit@61.44Msps;

    (8) DAC 雙通道,12bit@61.44Msps;

    (9) 2×256MB DDR3 SDRAM;

    (10)參考時鐘 40MHz;

    (11) 支持選配 外接功放和濾波器;

    (12) 低噪放和內置功放。
