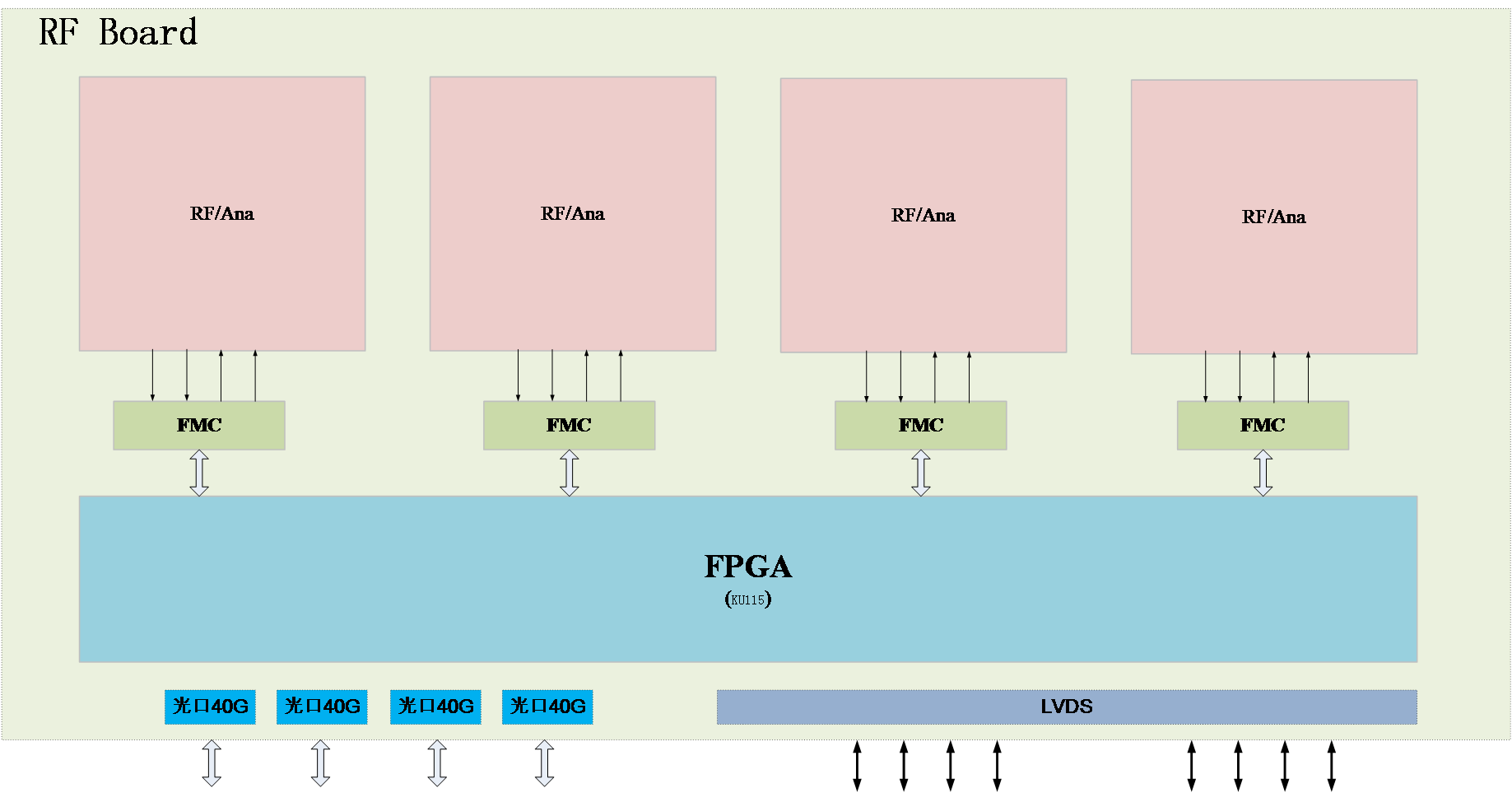

全部產品 8通道5G標準射頻前端 主頁 全部產品 8通道5G標準射頻前端 全部產品 企業動態 位置 聯系我們 全部產品 8通道5G標準射頻前端是定為電子推出的一款基于AD9371+FPGA架構,高性能寬頻段的數?;旌仙漕l模塊,該板卡具有低功耗、寬頻段、多通道等諸多特點。 在性能上,多通道寬帶處理板卡以ADI公司的RF捷變收發器AD9371作為射頻收發核心,射頻工作頻率范圍為300 MHz至6000 MHz,涵蓋大部分特許執照和免執照蜂窩頻段。發射最大帶寬250MHz,接收帶寬8~100MH。外供時鐘輸入輸出可配置,以及兼容外部收發本振。 FPGA采用Xilinx的Kintex?UltraScale系列,降低功耗的同時,提供DUC、CFR、DPD以及DDC等運算資源,支持基帶光纖拉遠。 主要特征 硬件架構 應用場景 技術指標 其他相關 主要特征 主要特征: (1)支持3.4~3.6GHz/4.8~5GHz雙頻段; (2) 每個頻段支持4發4收; (3) 靈活可配置支持TDD/FDD; (4) 單個載波最大帶寬100MHz,支持2載波聚合; (5) 支持高階QAM調制,EVM<3%@Pout=23dBm/天線; (6) 板載UltraScale KINTEX FPGA; (7) 最大支持120Gbps光接口傳輸; (8) 支持多片AD9371同步采樣。 (9) 支持156對LVDS板件互聯。 (10)支持參考時鐘輸入/輸出。 硬件架構 8通道5G標準射頻前端的功能模塊框圖 應用場景 (1) 3G/4G/5G微基站; (2) 5G終端驗證; (3) 分布式無線同頻直放站; (4) FDD和TDD有源天線系統; (5)多通道同步通信系統; 技術指標 射頻特性 (1)射頻頻段:300MHz~6GHz(調整或者跳過RF/Ana部分的濾波器); (2)發射信號帶寬:100MHz/通道,支持2通道載波合并; (3)接收信號帶寬:8MHz~100MHz,軟件可配; (4)發射輸出最大功率:20dBm/載波; (5)發射輸出EVM:<3%@Pout=20dBm (6)發射鄰道泄露比ACLR:<-45dBc@ Pout=20dBm; (7)發射動態范圍:40dB,調整步進0.5dB; (8)接收動態范圍:30dB,調整步進0.5dB; (9)工作模式:支持TDD和FDD,軟件可配。 數字特性 (1)AD 12bit/1536Msps,采樣率用戶可配置; (2)DA 10bit/614.4Msps,采樣率用戶可配置; (3)接收發射數據均采用JESD204B數字接口,最高Lane速率可達6144Mbps; (4)AD、DA帶抽取和插值濾波器,可配置2倍、4倍、8倍等抽取和內插。 FPGA特性 (1)最大系統邏輯單元:1451K; (2)最大存儲器 (Mb):76; (3)最大 DSP Slice:5520; (4)最大收發器速度 (Gb/s):16.3; (5)IO個數:832。 其他相關 CPCI203相關 U3 FMC202 S40 Copyright ? 2011 - 2022 Dingwave , All Rights Reserved 成都定為電子技術有限公司 版權所有 蜀ICP備12015091號-1 亚洲经典国产视频久久-搞事情视频在线看欧美日韩精品-欧美日韩中文综合第一页-亚洲专区欧美另类
8通道5G標準射頻前端是定為電子推出的一款基于AD9371+FPGA架構,高性能寬頻段的數?;旌仙漕l模塊,該板卡具有低功耗、寬頻段、多通道等諸多特點。 在性能上,多通道寬帶處理板卡以ADI公司的RF捷變收發器AD9371作為射頻收發核心,射頻工作頻率范圍為300 MHz至6000 MHz,涵蓋大部分特許執照和免執照蜂窩頻段。發射最大帶寬250MHz,接收帶寬8~100MH。外供時鐘輸入輸出可配置,以及兼容外部收發本振。 FPGA采用Xilinx的Kintex?UltraScale系列,降低功耗的同時,提供DUC、CFR、DPD以及DDC等運算資源,支持基帶光纖拉遠。
