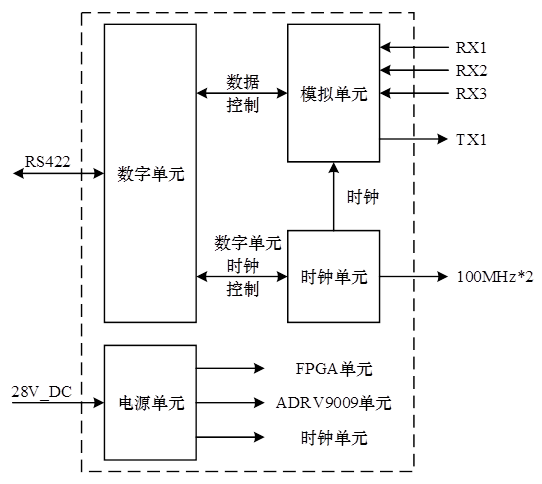

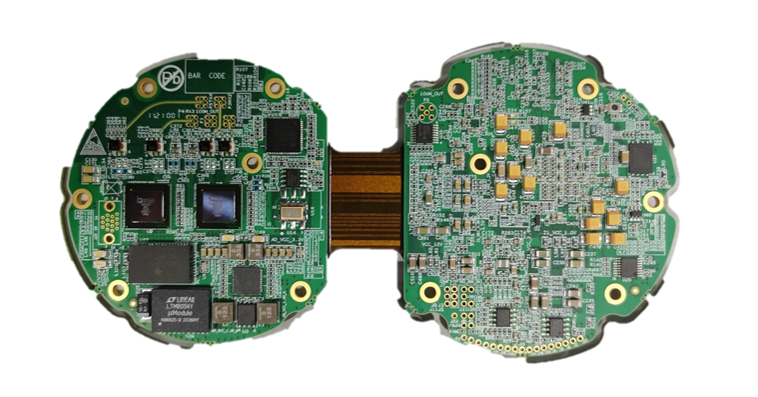

全部產品 小型化寬帶收發平臺(DZ1000) 主頁 全部產品 小型化寬帶收發平臺(DZ1000) 全部產品 企業動態 位置 聯系我們 全部產品 DZ1000是定為電子推出的一款小型化寬帶收發平臺。 該平臺以XC7Z100為數字信號處理核心,射頻前端搭載兩片ADRV9009,覆蓋頻段75MHz~6000MHz,帶寬8MHz~200MHz,支持幅度和相位一致性校準,具有體積小、功耗低、開機啟動時間短及抗大過載等優勢,可廣泛應用于無人自組網終端、小型化大過載試驗平臺、無線圖傳/數傳等場景。 硬件特性 硬件架構 應用場景 工作環境 其他相關 硬件特性 DZ1000主要特征包括: (1) FPGA型號:1片XC7Z100-2FFG900I; (2) 支持頻段:75MHz~6GHz; (3) 射頻通道數量:一路發射,3路接收; (4) 接收通道一致性:≤3°; (5) 模塊啟動時間≤10s。 硬件架構 DZ1000邏輯結構如圖所示: 應用場景 DZ1000可應用多種場景: (1) 無人自組網終端; (2) 小型化大過載試驗平臺; (3) 無線圖傳/數傳模塊; (4) 寬帶數據鏈算法驗證。 工作環境 DZ1000工作環境滿足如下所示要求: 供電 +28V供電。 工作環境 (1)工作溫度:-40℃~60℃; (2)濕度:2%~98%(25℃); (3)過載:≮10000g; (4)沖擊:符合GB233.10-95標準; (5)氣壓:70kPa~106kPa。 功耗 最大值40W。 其他相關 其他相關 U4 M1 U7 U5 Copyright ? 2011 - 2022 Dingwave , All Rights Reserved 成都定為電子技術有限公司 版權所有 蜀ICP備12015091號-1 亚洲经典国产视频久久-搞事情视频在线看欧美日韩精品-欧美日韩中文综合第一页-亚洲专区欧美另类
DZ1000是定為電子推出的一款小型化寬帶收發平臺。 該平臺以XC7Z100為數字信號處理核心,射頻前端搭載兩片ADRV9009,覆蓋頻段75MHz~6000MHz,帶寬8MHz~200MHz,支持幅度和相位一致性校準,具有體積小、功耗低、開機啟動時間短及抗大過載等優勢,可廣泛應用于無人自組網終端、小型化大過載試驗平臺、無線圖傳/數傳等場景。
