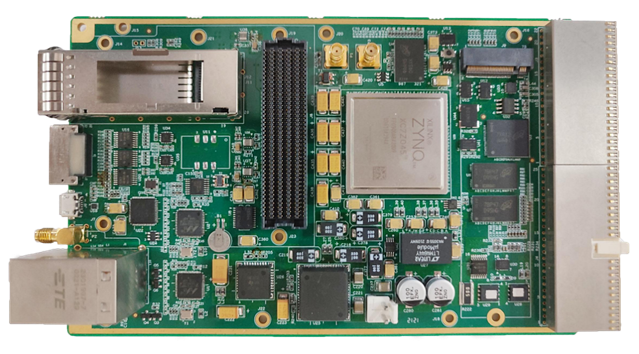

全部產品 U4 主頁 全部產品 U4 全部產品 企業動態 位置 聯系我們 全部產品 U4平臺采用Xilinx推出的XC7Z045作為處理核心,搭載一個HPC FMC擴展插槽,可用于擴展AD/DA、光口、射頻等板卡等;平臺提供一路QSFP+接口及一個千兆以太網口,可廣泛應用于高速采集存儲平臺、無線通信原型,寬帶信號處理終端、遠端RRU等場景。 特性 硬件架構 應用場景 工作環境 可配子卡 其他 特性 U4關鍵指標 (1) FPGA型號:XC7Z045-2FFG900I; (2) 1個HPC FMC; (3) DDR3容量≥8Gb; (4) FLASH≥32MB; (5) 提供QSFP+光口、RJ45等高速數據接口以及控制接口; (6) 提供串口、TF卡、eMMC、FLASH、DDR、UART、GPIO接口等程序; (7) 提供PL及PS間數據通道及配置通道程序; (8) 標準3U CPCI架構。 硬件架構 U4硬件架構 應用場景 U4應用場景: (1) 高速采集存儲平臺; (2) 無線通信原型設備; (3) 寬帶信號處理終端; (4) 遠端RRU; 工作環境 U4工作環境滿足如所示要求。 供電 (1) 標準3U CPCI機箱供電; (2) ATX 4PIN電源; 工作環境 (1)工作溫度:-40℃~55℃; (2)濕度:2%~98%(25℃); (3)震動:符合GB233.10-95標準; (4)沖擊:符合GB233.10-95標準; (5)氣壓:70kPa~106kPa; 功耗 (1) 功耗:最大值45W; 可配子卡 附:部分U4可選配板卡 U4上的1個FMC插座,可以使用的部分FMC型號包括: (1) FMC107,支持同步觸發ADC及DAC功能 雙通道,250MSPS,16位ADC 雙通道,2.5GSPS,16位DAC (2) FMC301,支持同步觸發ADC及DAC功能 1通道,4GSPS,12位ADC 1通道,5.6GSPS,14位DAC (3) FMC202,2發2收射頻子卡 可編程頻段70MHz~6GHz 最大可編程載波信號帶寬56MHz (4) FMC205,2發2收射頻子卡 可編程頻段300MHz~6GHz 最大可編程載波信號帶寬100MHz (5) FMC209,4發4收射頻子卡 可編程頻段75MHz~6GHz 最大可編程載波信號帶寬400MHz 其他 U4相關 U3 FMC202 S40 Copyright ? 2011 - 2022 Dingwave , All Rights Reserved 成都定為電子技術有限公司 版權所有 蜀ICP備12015091號-1 亚洲经典国产视频久久-搞事情视频在线看欧美日韩精品-欧美日韩中文综合第一页-亚洲专区欧美另类
U4平臺采用Xilinx推出的XC7Z045作為處理核心,搭載一個HPC FMC擴展插槽,可用于擴展AD/DA、光口、射頻等板卡等;平臺提供一路QSFP+接口及一個千兆以太網口,可廣泛應用于高速采集存儲平臺、無線通信原型,寬帶信號處理終端、遠端RRU等場景。
