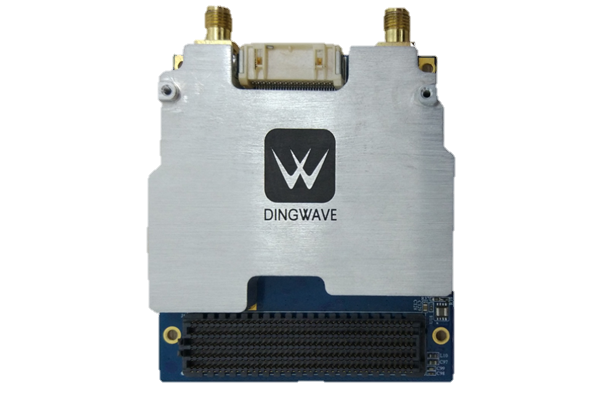

FMC204是定為電子推出的一款基于VITA57.1 FMC架構,單通道1發1收射頻直接采樣板卡。其主要參數為,單通道12bit,1-4GSps ADC,14bit,1.4-2.8GSps DAC,支持1MHz-520MHz射頻頻段,帶寬為520MHz。

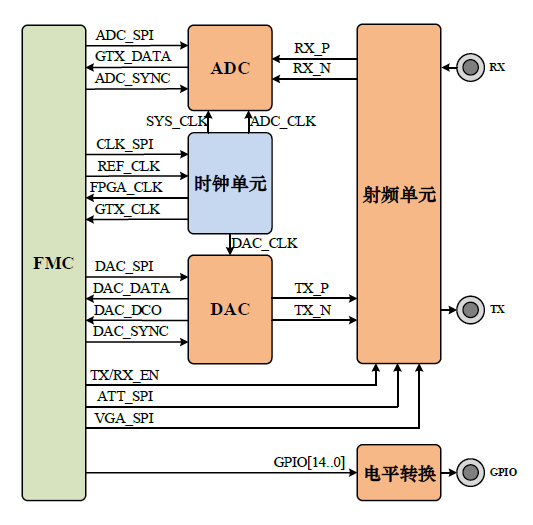

FMC204的設計基于高性能超寬頻段的射頻FMC。FMC204使用FMC VITA57.1標準,該標準在數字信號處理方面運用十分廣泛,旨在使開發人員能夠方便的使用FPGA資源做嵌入式系統設計,可大大縮短工程研發周期。



FMC204兼容DINGWAVE公司U2,U3,U7主板和一般帶有FMC接口的FPGA開發板。DINGWAVE公司uSDR系列基帶主板配套FMC204射頻板可快速搭建軟件無線電平臺。目前FMC204與U2組合構成了超寬帶信號處理解決方案。



  • FMC204關鍵技術指標:

    (1) 單通道1發1收射頻直接采樣FMC板卡;

    (2) 支持射頻頻段1MHz ~ 520MHz;

    (3) 帶寬520MHz;

    (4) 14Bit-DAC,支持1.4~2.8GSPS采樣率;

    (5) 12Bit-ADC,支持1~4GSPS采樣率;

    (6) 參考時鐘源:

    •   板載鎖相環芯片,時鐘軟件可配置

    (7) 同步采樣,同步觸發信號;

    (8) 符合通用標準VITA57.1 FMC;

    (9)兼容U2,U3,U7。
