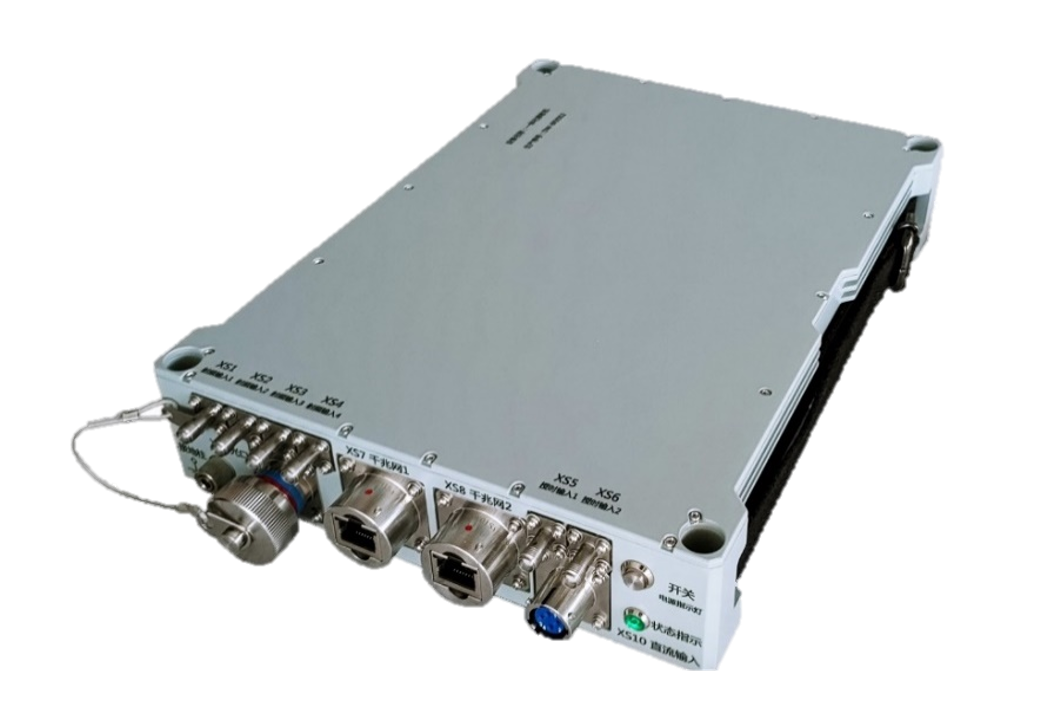

八通道寬帶同步采集處理平臺(MR800)

MR800是定為電子推出的一款八通道寬帶同步采集處理平臺。

該平臺采用ADRV9009作為射頻采集通道,覆蓋頻段75MHz~6000MHz,帶寬8MHz~200MHz,支持幅度和相位一致性校準。信號處理單元采用XC7VX690T和XC7Z045,對外提供1路光口,2路網口,支持外供參考時鐘,可廣泛用于高速隱身數據鏈端機,MIMO基站,相控陣雷達,偵查識別定位系統,復雜電磁環境模擬器及多通道采集存儲回放等領域。



  • MR800主要特征包括:

    (1) 支持射頻頻段75MHz ~ 6000MHz;

    (2) 板載V7 690t+ZYNQ7045處理芯片

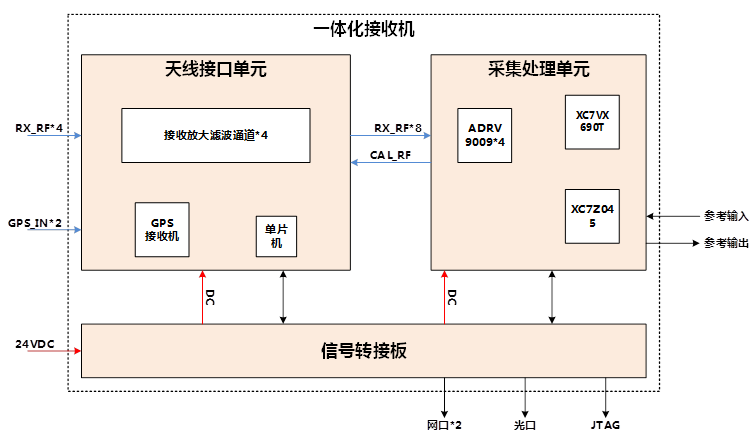

    (3)具備對4路射頻信號進行預選濾波放大功分為8路射頻信號,并完成對8路射頻信號的采集、處理及處理結果上報功能;

    (4) 置北斗/GPS模塊,并具備定位和尋北功能,可輸出時間信息、定位信息和位置信息;

    (5)射頻收發帶寬:200MHz;

    (6) 具備設備軟件、硬件工作狀態自動檢測、上報功能;

    (7) 具備自身對輸入4路射頻通道幅相一致性標校功能;

    (8) 提供IQ數據流API函數,支持用戶實時獲取IQ數據;

    (9)硬件外圍接口

    • 千兆以太網:1個
    • QSPF+:1個
    • 串口:1個
    • GPIO:1個
    • JTAG:1個
