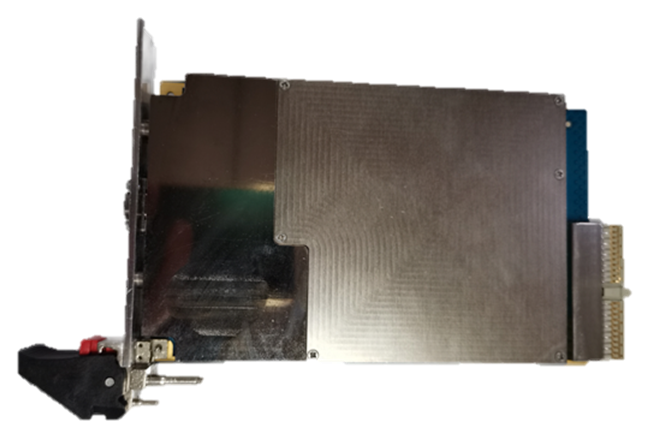

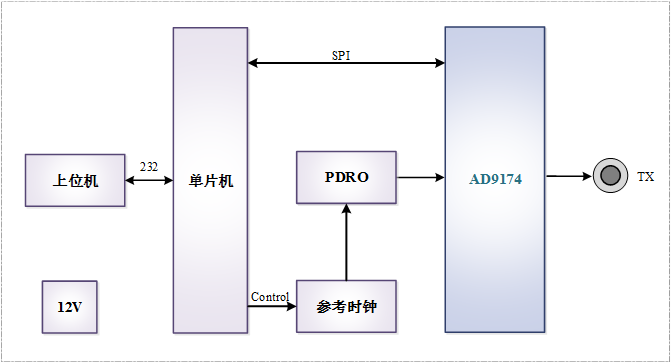

全部產品 FS101 主頁 全部產品 FS101 全部產品 企業動態 位置 聯系我們 全部產品 FS101是定為電子推出的一款3U CPCI標準的高精度頻率合成器。 設備以AD9174為核心，輸出頻率范圍1.5MHz-3000MHz，調整步進1KHz。模塊支持nco_only模式，只需要給AD9174外供一個高相噪指標的參考時鐘即可輸出需要的頻率，可作為高精度頻率源儀器使用，或以子模塊形式嵌入到各類綜合測試儀系統。 特性 硬件架構 應用場景 工作環境 其他 特性 FS101關鍵指標 (1) 標準3U CPCI架構； (2) 輸出頻段范圍：1.5MHz-3000MHz； (3) 100MHz板載高相噪晶振，晶振頻偏可用上位機界面配置； (4) 高速DAC用12G高精度頻率源做采樣時鐘； (5) 能全頻段保持優秀的雜散、諧波抑制能力以及高相噪指標。 硬件架構 FS101設備組成 應用場景 FS101應用場景： （1）高精度頻率源儀器； （2）綜合測試儀器配套模塊。 工作環境 FS101工作環境滿足如下所示要求: 供電 DC 12V供電。 工作環境 （1）工作溫度：-40℃～55℃； （2）濕度：2%～98%(25℃)； （3）震動：符合GB233.10-95標準； （4）沖擊：符合GB233.10-95標準； （5）氣壓：70kPa～106kPa； 功耗 典型值8W。 其他 FS101相關 U3 FMC202 U5 FMC209 Copyright ? 2011 - 2022 Dingwave , All Rights Reserved 成都定為電子技術有限公司 版權所有 蜀ICP備12015091號-1
FS101是定為電子推出的一款3U CPCI標準的高精度頻率合成器。 設備以AD9174為核心，輸出頻率范圍1.5MHz-3000MHz，調整步進1KHz。模塊支持nco_only模式，只需要給AD9174外供一個高相噪指標的參考時鐘即可輸出需要的頻率，可作為高精度頻率源儀器使用，或以子模塊形式嵌入到各類綜合測試儀系統。
